Electrobomba Sumergible GM 10″

BOMBAS SUMERGIBLES GM DE HIERRO FUNDIDO 10″

CARACTERISTICAS Y MATERIALES

• Caudal: hasta 240 m3/h
• Altura: hasta 210 mca.
• Eje de bomba: en AISI 420
• Impulsores: en bronce SAE 65 con anclaje cónico, conos en acero SAE 1045
• Cámaras: en Hierro Fundido de grano fino
• Cámaras: abulonadas entre si 8 bulones de 1/2″
• Acople Bomba: Motor con cojinete en goma de alta densidad
• Diseño: Innovador propio de Acople Bomba-Motor
• Fleje: cubre cable y filtro de aspiración en acero inoxidable
• Válvula de retención: incorporada
• Diámetro de salida: 5″
• Acople a motores: de 6″ y 8″ en arranque directo o estrella-triángulo
• Máxima temperatura: del líquido: 25º C
• Máxima presencia de sólidos: 50 g/m3

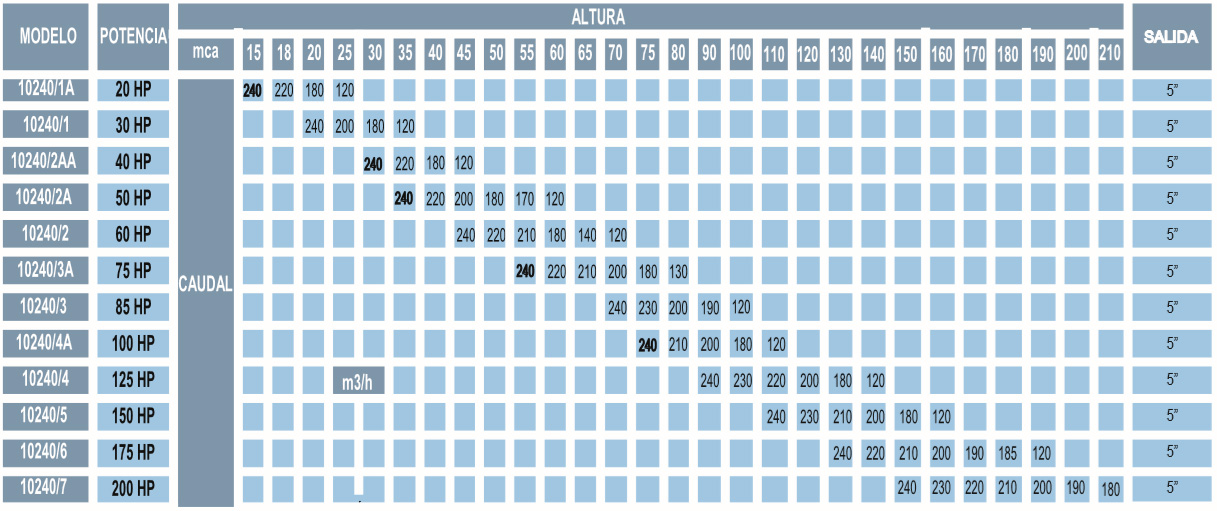

GM HF – 10.240

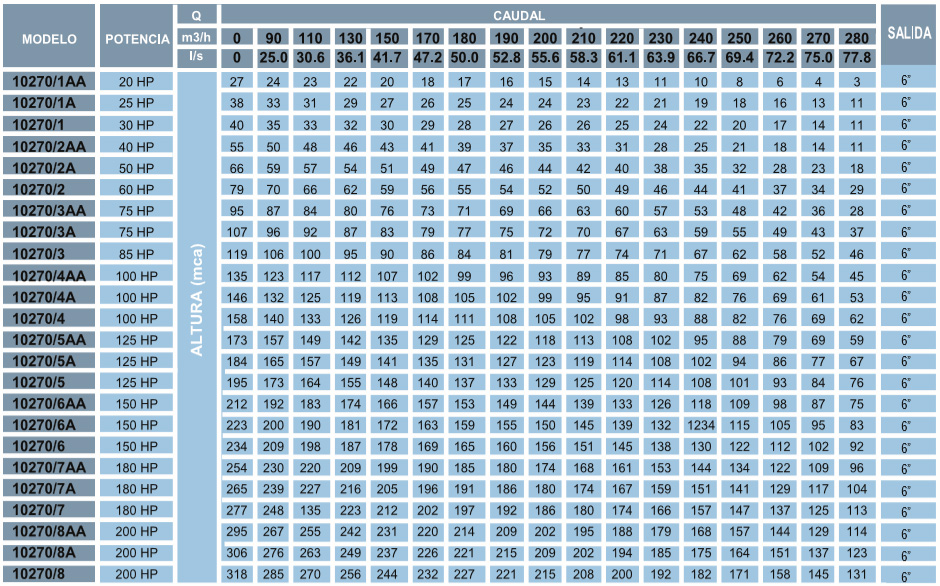

GM HF – 10.270

GM HF – 10.350

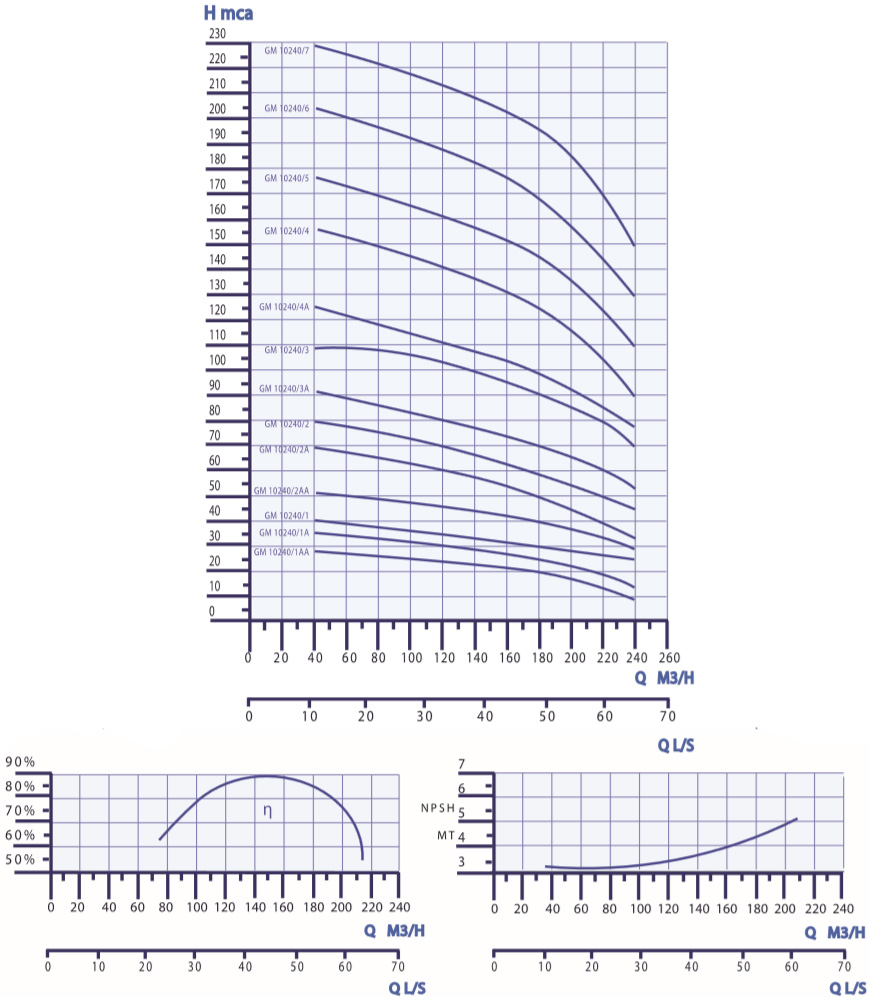

Curvas GM HF – 10.240

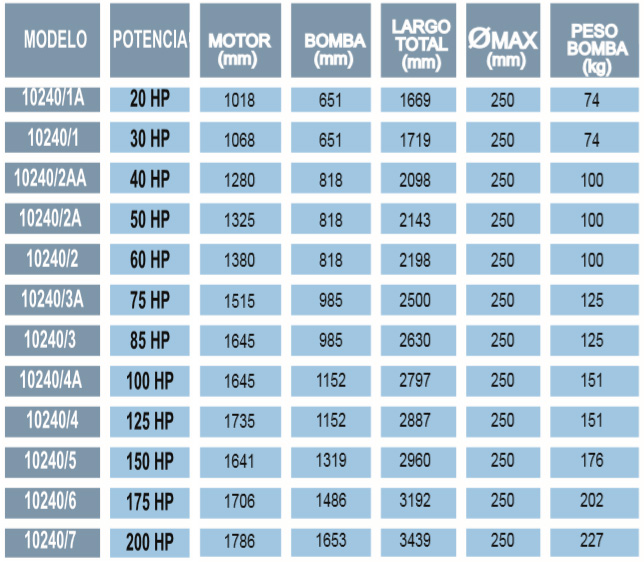

Tabla de medidas GM HF – 10.240

---

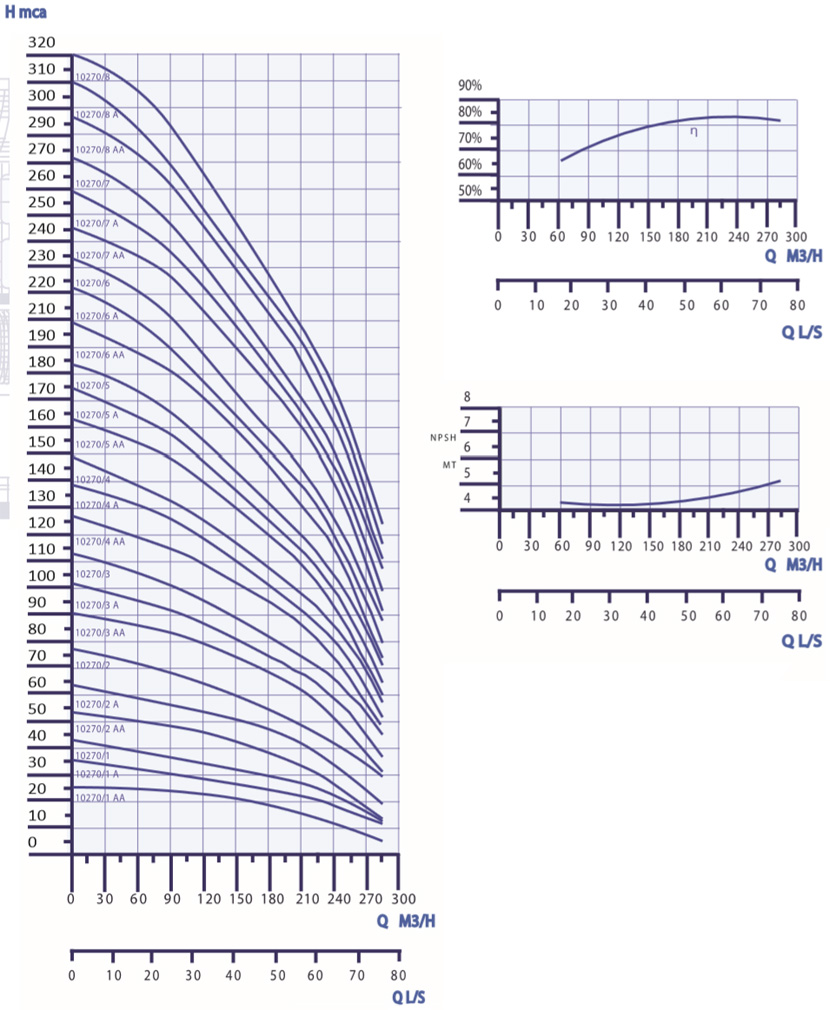

Curvas GM HF – 10.270

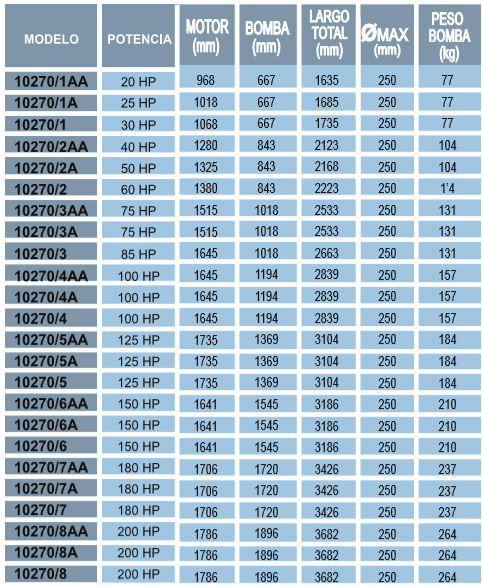

Tabla de medidas GM HF – 10.270

---

Curvas GM HF – 10.350

Tabla de medidas GM HF – 10.350

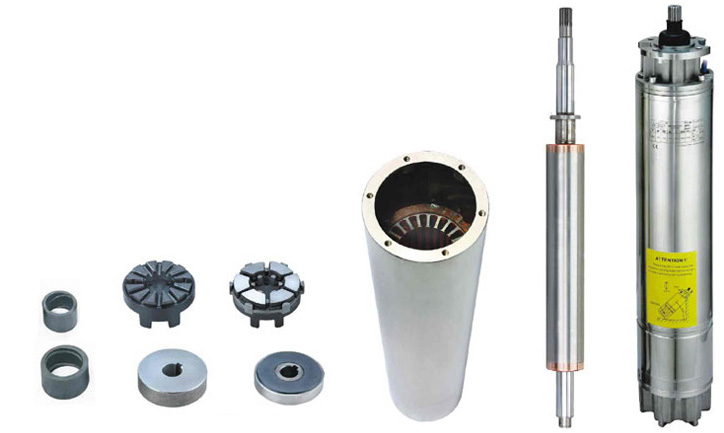

MOTOR SUMERGIBLE REFRIGERADO EN AGUA 10″

• Cumpla los requisitos de la norma iec34-1 con una configuración lubricada de refrigeración por agua sellada, sin tracción.
• La dimensión de la brida y la ranura cumplen con los requisitos de la norma NEMA (Asociación Nacional de Manufactura Eléctrica de EE. UU.).
• Las carcasas exteriores del motor y los ejes están hechos de acero inoxidable, así como las fijaciones. Otras piezas son anticorrosivas.
• El cojinete principal y el cojinete de empuje tienen el carácter de anti desgaste y llevan a cabo una mayor carga de empuje.
• Con instalación anti-arena y membrana de equilibrio de presión de caucho butilo reformada.

PROPIEDADES

• Potencia: trifásica, 5.5kw-37kw
• Voltaje y frecuencia: trifásico, 380V / 460V, 50 / 60Hz.
• Clase de dispositivo de protección: IP68. Comienzo máximo por hora: 30 veces
• La temperatura del agua circundante no debe ser superior a 30?
• El contenido de sólido no debe ser superior al 0,01%.
• Valor de pH del agua: 6.5-8.0 Carga de empuje: 35,000N.
• Cable plano con cable a tierra individual: 3×6.0mm2 o 3x25mm2 cable de conexión impermeable Longitud: 4-5m

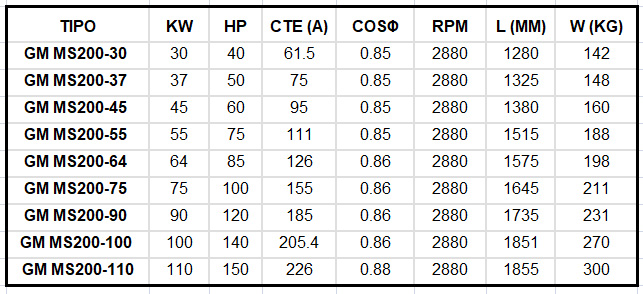

Motor en baño de agua de 10″ » trifásico 380 / 415V 50Hz
